Wie misst und ermittelt man die erforderliche Schlauchklemmengröße richtig?

In Industrie-, Automobil-, Landwirtschafts- und sogar alltäglichen Haushaltsanwendungen Schlauchschelle (auch Schlauchaufroller oder Schlauchklemmen genannt) sind Kernkomponenten, die den abgedichteten, sicheren und zuverlässigen Betrieb von Flüssigkeits- oder Gasübertragungssystemen gewährleisten. Viele Lecks und Ausfälle sind jedoch häufig auf unsachgemäße Vorgehensweise zurückzuführen Schlauchschelle Größenauswahl.

Warum ist eine genaue Messung so wichtig?

Das Grundprinzip bei der Auswahl der Schlauchschellengröße besteht darin, sicherzustellen, dass der erforderliche Durchmesser innerhalb des minimalen und maximalen Klemmbereichs der Schelle liegt, idealerweise in der Mitte dieses Bereichs.

Zu klein: Die Klemme kann nicht angebracht oder festgezogen werden, was zu einem Installationsfehler führt.

Zu groß: Selbst wenn die Schelle bis zum Anschlag angezogen ist, kann sie keinen ausreichenden Radialdruck bereitstellen, was zu einer schlechten Abdichtung, Systemdrucklecks oder einer Schlauchablösung führt.

Zu fest oder locker: Auch wenn es klemmen kann, beeinträchtigt es das Drehmoment und die Gleichmäßigkeit der Klemmkraft der Klemme, was möglicherweise zu örtlich begrenzten Schlauchschäden oder langfristigem Spannungsausfall führen kann.

Richtige Messschritte für die Schlauchklemmengröße: Um die erforderliche Schlauchklemmengröße zu ermitteln, müssen Sie den Außendurchmesser (Außendurchmesser) des „installierten Schlauchs“ messen. Bitte beachten Sie, dass es sich bei dem zu messenden Objekt um den auf der Armatur oder dem Rohr montierten Schlauch handelt.

Schritt 1: Messen Sie den Außendurchmesser (O.D.) des installierten Schlauchs

Dies ist der wichtigste Schritt.

Benötigte Werkzeuge: Verwenden Sie einen hochpräzisen Messschieber oder ein Maßband (für Schläuche mit großem Durchmesser).

Installation des Schlauchs: Führen Sie den Schlauch (z. B. Gummischlauch, Silikonschlauch) vollständig in den Widerhakenteil des zu klemmenden Fittings, Fittings oder Rohrs ein.

Genaue Messung: Messen Sie den Außendurchmesser des Schlauchs an der Stelle, an der er bereits auf der Armatur montiert ist und für die Schlauchklemme bereit ist.

Wichtiger Hinweis: Der Außendurchmesser des Schlauchs vergrößert sich nach dem Anbringen an der Armatur. Dieser erweiterte Durchmesser ist die tatsächliche Größe, die die Schlauchklemme zum Klemmen benötigt. Messen Sie niemals nur den Außendurchmesser des Schlauchs im uninstallierten Zustand.

Durchschnittliche Messung: Es wird empfohlen, den Durchmesser an zwei zueinander senkrechten Punkten am Umfang zu messen und den Durchschnitt zu bilden, um leichte elliptische Verzerrungen zu vermeiden.

Schritt zwei: Auswahl und Abstimmung – Abstimmung des Schlauchklemmbereichs

Nachdem Sie den genauen „Außendurchmesser des installierten Schlauchs“ ermittelt haben, besteht der nächste Schritt darin, die Schlauchklemmenspezifikationen anzupassen.

Identifizierung des Produktsortiments: Bei professionellen Schlauchschellenprodukten ist der „minimale Klemmdurchmesser“ und der „maximale Klemmdurchmesser“ angegeben.

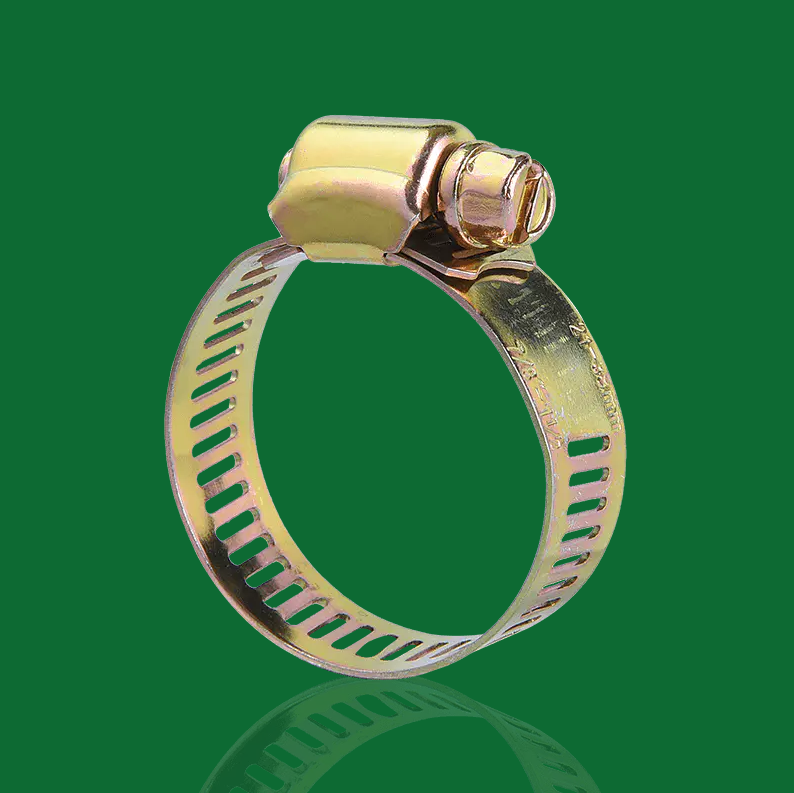

Beispiel: Eine Schlauchschelle mit Schneckengetriebe könnte eine Spezifikation von 20 mm bis 32 mm haben.

Matching-Prinzip: Stellen Sie sicher, dass der von Ihnen gemessene Außendurchmesser des installierten Schlauchs im mittleren Drittel des ausgewählten Spezifikationsbereichs für die Schlauchklemme liegt.

Wenn der gemessene Durchmesser 25 mm beträgt, ist eine 20-mm-32-mm-Klemme ideal, da sie in der Mitte liegt und ausreichend Einstellspielraum lässt.

Erweiterte Auswahl: Berücksichtigung der Anwendungsumgebung und des Schlauchklemmentyps

Abgesehen von der genauen Maßmessung, korrekt Schlauchschelle Bei der Auswahl müssen auch die spezifischen Anwendungsumgebungen und Leistungsanforderungen berücksichtigt werden, um den am besten geeigneten Schlauchklemmentyp zu bestimmen:

Umgebungen mit hohem Druck oder hoher Vibration:

Beschreibung: Wenn die Schlauchverbindung einem hohen Innendruck standhalten muss oder das System häufigen mechanischen Vibrationen ausgesetzt ist.

Empfohlener Schlauchklemmentyp: Es sollten Schlauchschellen mit T-Bolzen gewählt werden, da sie eine höhere und gleichmäßigere Klemmkraft bieten und so zuverlässige Verbindungen gewährleisten.

Umgebungen mit drastischen Temperaturschwankungen:

Beschreibung: Große Schwankungen der Betriebstemperatur des Systems können zu einer erheblichen thermischen Ausdehnung und Kontraktion des Schlauchs führen und so dessen Dichtleistung beeinträchtigen.

Empfohlener Schlauchklemmentyp: Es werden Schlauchklemmen mit konstanter Kraft empfohlen. Diese Klemmen gleichen Durchmesseränderungen durch einen eingebauten Federmechanismus automatisch aus, sorgen für eine konstante Klemmkraft über den gesamten Temperaturbereich und verhindern Leckagen.

Umgebungen, die eine hohe Korrosionsbeständigkeit erfordern:

Beschreibung: Anwendbar in korrosiven Umgebungen wie Feuchtigkeit, Salzsprühnebel, Meeresumgebungen oder Kontakt mit chemischen Medien.

Empfohlener Schlauchklemmentyp: Es müssen Schlauchklemmen aus Edelstahl 316 verwendet werden. Sie bieten ein Höchstmaß an Korrosionsbeständigkeit und stellen sicher, dass die Verbindung auch unter rauen Bedingungen ihre strukturelle Integrität und Funktion beibehält.

Die richtige Wahl der Schlauchschellengröße ist der Grundstein für den leckagefreien und sicheren Betrieb Ihres Fluidsystems. Wenn Sie Fragen zu den Schlauchklemmenspezifikationen haben oder maßgeschneiderte Lösungen benötigen, wenden Sie sich bitte an unser professionelles Schlauchklemmen-Technikteam.
