Was ist der Unterschied zwischen Einzel- und Doppelohrklemmen?

Einohrklemmen verwenden ein Crimpohr für eine schnelle und sichere Abdichtung an dünnwandigen oder flexiblen Schläuchen, während Doppelohrklemmen zwei Ohren für eine höhere Klemmkraft und bessere Stabilität bei größeren oder Hochdruckanwendungen verwenden. Die Wahl zwischen ihnen hängt vom Schlauchdurchmesser, dem Material, den Druckanforderungen und der Dauerhaftigkeit der Verbindung ab.

Was ist eine Einzelohrklemme?

Eine Einzelohrklemme – auch Einohrklemme oder Oetiker-Klemme genannt – ist ein Edelstahlband mit einer einzelnen erhabenen Schlaufe oder „Ohr“, das mit einer Zange gecrimpt wird. Sobald das Ohr zusammengedrückt wird, zieht sich das Band gleichmäßig um den Schlauch oder Schlauch zusammen und sorgt so für eine dauerhafte, auslaufsichere Abdichtung.

Diese Klemmen werden häufig in Automobilkühlsystemen, Kraftstoffleitungen, medizinischen Schläuchen und Sanitäranwendungen verwendet, wo der Platz begrenzt ist und eine Verbindung mit niedrigem Profil bevorzugt wird. Die fertige Schelle liegt nahezu bündig am Schlauch an und eignet sich daher ideal für enge Installationen.

Typische Spezifikationen

• Durchmesserbereich: typisch 8 mm bis 32 mm
• Bandbreite: normalerweise 7 mm bis 8 mm
• Material: Edelstahl der Serie 300 in den meisten Standardausführungen
• Installation: Erfordert eine spezielle Ohrklemmenzange oder ein Crimpwerkzeug


Was ist ein Doppelte Ohrklemme ?

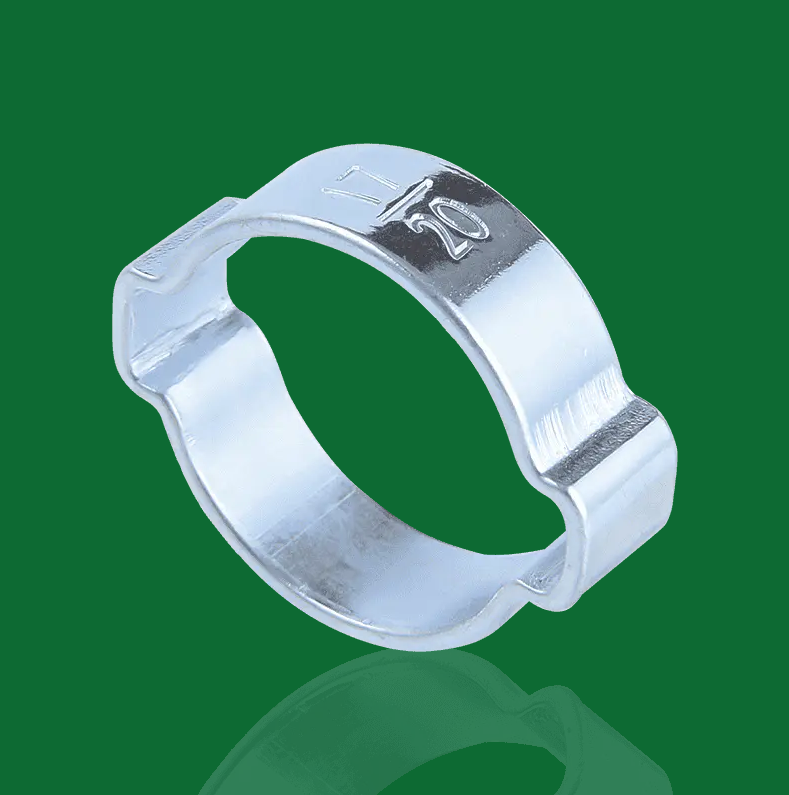

Eine Doppelohrklemme verfügt über zwei erhabene Ohren, die symmetrisch entlang des Bandes positioniert sind. Bei der Installation werden beide Ohren gleichzeitig oder nacheinander gecrimpt. Durch die Zweipunktkompression wird die Klemmkraft gleichmäßiger über einen größeren Bereich verteilt, was besonders bei Schläuchen mit größerem Durchmesser oder steiferen Schlauchmaterialien wichtig ist.

Doppelohrschellen werden häufig in Achsmanschettenanwendungen mit konstanter Geschwindigkeit (CV), Luftkanälen und industriellen Schlauchleitungen verwendet höhere Drehmoment- oder Vibrationsfestigkeit ist erforderlich. Sie sind in der Lage, Schlauchdurchmesser zu handhaben, die für ein Einohr-Design ungeeignet wären.

Typische Spezifikationen

• Durchmesserbereich: typisch 20 mm bis 80 mm und darüber hinaus
• Bandbreite: normalerweise 7 mm bis 13 mm
• Material: Edelstahl oder verzinkter Kohlenstoffstahl
• Installation: Erfordert ein Breitbacken- oder Doppelohr-Crimpwerkzeug

Direkter Vergleich

Die folgende Tabelle fasst die wichtigsten Unterschiede zwischen Einzel- und Doppelohrklemmen hinsichtlich der wichtigsten Leistungs- und Anwendungsfaktoren zusammen.

Wie sich die Klemmkraft zwischen den beiden Designs unterscheidet

Wenn eine einzelne Ohrklemme gecrimpt wird, entsteht die gesamte Spannung im Band von einem Punkt. Das Band muss so ausgelegt sein, dass es diese Spannung gleichmäßig über den gesamten Umfang des Schlauchs überträgt. Dies funktioniert zuverlässig bei Schläuchen mit kleinerem Durchmesser (normalerweise unter 25 mm), bei denen das Band kurz genug ist, dass der Druck um die gesamte Dichtung herum konstant bleibt.

Bei größeren Durchmessern kann ein einzelner Spannungspunkt zu einer ungleichmäßigen Abdichtung führen – eine Seite des Bandes drückt möglicherweise stärker als die andere. Doppelohrklemmen lösen dieses Problem, indem sie die Klemmwirkung in zwei symmetrische Kontaktpunkte aufteilen. Dadurch wird das Risiko von Undichtigkeiten durch ungleichmäßige Druckverteilung deutlich reduziert. Für Anwendungen über ca. 30 mm Durchmesser sind Doppelohr-Designs im Allgemeinen die zuverlässigere Wahl.

Installationsprozess und Werkzeuge

Für beide Klemmenarten ist ein spezielles Crimpwerkzeug erforderlich – eine herkömmliche Schlauchklemmenzange sorgt nicht für eine zuverlässige Abdichtung. Allerdings unterscheiden sich die Werkzeuge in der Backengeometrie.

Installation einer einzelnen Ohrklemme

1. Schieben Sie die offene Klemme über den Schlauch, bevor Sie die Armatur anschließen.
2. Schieben Sie den Schlauch vollständig auf den Anschlussstutzen oder -nippel.
3. Positionieren Sie die Lasche über der Mitte der Haltenut des Fittings.
4. Drücken Sie das Ohr mit einer Zange mit schmalen Backen vollständig zusammen, bis sich die Backen schließen.
5. Stellen Sie sicher, dass das Ohr vollständig zusammengeklappt ist und kein Spalt zwischen den Beinen sichtbar ist.

Installation der Doppelohrklemme

1. Schieben Sie die offene Schelle vor der Montage über den Schlauch oder die Manschette.
2. Setzen Sie die Komponente vollständig auf die Welle oder das Fitting.
3. Zentrieren Sie die Schelle über der Dichtlippe oder Nut.
4. Verwenden Sie eine Breitbacken- oder Doppelohr-Crimpzange, um beide Ohren gleichzeitig oder einzeln zusammenzudrücken.
5. Überprüfen Sie, ob beide Ohren vollständig gecrimpt sind und das Band flach auf der Oberfläche aufliegt.

Keiner der Klemmentypen sollte nach dem Entfernen wiederverwendet werden. Das Durchtrennen des Bandes ist die richtige Entfernungsmethode; Der Versuch, ein gequetschtes Ohr aufzuhebeln oder zu lösen, schwächt das Metall und beeinträchtigt die Integrität der Klemme.

Gängige Anwendungsszenarien

Wo sich einzelne Ohrklemmen auszeichnen

• Kraftstoff- und Kühlmittelleitungen für Kraftfahrzeuge: Schläuche mit kleinem Durchmesser (normalerweise 8–16 mm), bei denen der Abstand zwischen den Komponenten minimal ist
• Medizin- und Laborschläuche: Für Silikon- oder PVC-Schläuche ist eine saubere, flache Dichtung erforderlich
• Sanitäranlagen für Privathaushalte: PEX-Crimpringe (ein verwandtes Einohr-Design) für 1/2-Zoll- und 3/4-Zoll-Wasserversorgungsleitungen
• Geräte- und HVAC-Entwässerung: Kondensatablaufschläuche bei niedrigem Druck

Wo Doppelte Ohrklemmes Werden bevorzugt

• CV-Achsmanschetten: die häufigste Doppelohranwendung; Stiefel sind groß, flexibel und unterliegen ständiger Rotation und Biegung
• Turbolader- und Ladeluftkühlerschläuche: Silikonschläuche mit größerem Durchmesser und mäßigem Ladedruck
• Industrielle Pneumatik- und Hydraulikschläuche: wo Vibrationen oder Temperaturwechsel von Bedeutung sind
• Land- und Baumaschinen: größere Schlauchleitungen, die rauen Außenbedingungen ausgesetzt sind

Überlegungen zu Material und Korrosion

Beide Klemmentypen sind in Edelstahl (am häufigsten Güteklasse 304 oder 316) und Kohlenstoffstahl mit Verzinkung erhältlich. Für Anwendungen, die Feuchtigkeit, Salz oder Chemikalien ausgesetzt sind, Edelstahl wird dringend empfohlen —Verzinkte Versionen können im Freien oder auf See innerhalb von 12 bis 24 Monaten Korrosion zeigen.

Edelstahl 316 bietet im Vergleich zur gebräuchlicheren Sorte 304 eine bessere Beständigkeit gegenüber Chloridumgebungen (z. B. im Meer oder an der Küste). Für die meisten allgemeinen Automobil- und Sanitäranwendungen ist Edelstahl 304 ausreichend und in größerem Umfang verfügbar.

So wählen Sie die richtige Klemme für Ihre Anwendung aus

Nutzen Sie die folgenden Entscheidungspunkte, um zwischen den beiden Designs zu wählen:

• Schlauchdurchmesser unter 25 mm: Eine einzelne Ohrklemme ist in der Regel ausreichend und in engen Räumen einfacher zu installieren
• Schlauchdurchmesser über 30 mm: Wählen Sie eine Doppelohrklemme für eine gleichmäßigere Druckverteilung
• Umgebung mit starken Vibrationen: Doppelohr sorgt für bessere Ermüdungsfestigkeit durch ausgewogene Klemmbelastung
• Sehr begrenztes Radialspiel: Möglicherweise ist das untere Post-Crimp-Profil eines einzelnen Ohrs erforderlich
• Steifes oder dickwandiges Schlauchmaterial: Die Doppelohrklemme sorgt für die größere Klemmkraft, die zum vollständigen Komprimieren des Materials erforderlich ist
• OEM-Ersatzspezifikation: Passen Sie immer den vom Hersteller angegebenen Klemmentyp an, um die korrekte Dichtungsgeometrie beizubehalten

Beim Austausch einer Schelle an einer vorhandenen Baugruppe besteht der sicherste Ansatz darin, den Typ, die Größe und das Material der ursprünglichen Schelle genau anzupassen. Der Austausch durch ein anderes Design – auch wenn es scheinbar passt – kann zu einer unzureichenden Dichtkraft führen oder dazu, dass es nicht richtig in der Haltenut des Fittings sitzt.
